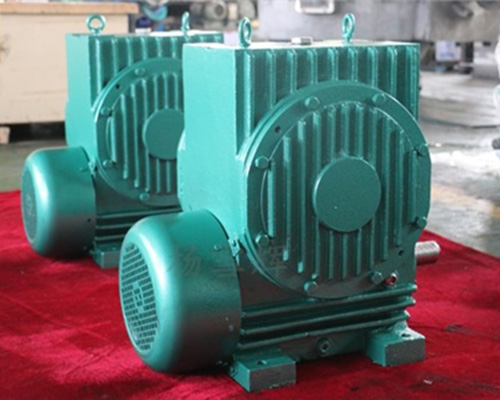

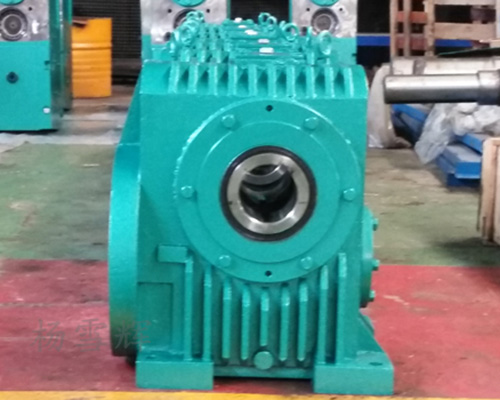

KWU锥面包络减速器
KWU锥面包络减速器

一.概述
      KW型锥面包络圆柱蜗杆减速器(JB/T 5559-1991)采用ZK1蜗杆,即锥面包络圆柱蜗杆,承载能力较大,传动效率高,使用寿命长。主要适用于冶金、矿山、起重、运输、化工、建筑、轻工等行业。
      工作条件:蜗杆输入转速不超过1500r/min;工作环境温度为-40~40度,当工作环境温度低于0度时,启动前润滑油必须加热到0度以上,或采用低凝固点的润滑油;减速器可正、反双向运转。
      (一)型号与标记
      1.型号
      (1)KWU型—蜗杆在蜗轮之下的锥面包络圆柱蜗杆减速器;
      (2)KWS型—蜗杆在蜗轮之侧的锥面包络圆柱蜗杆减速器;
      (3)KWO型—蜗杆在蜗轮之上的锥面包络圆柱蜗杆减速器。
      其中 K—蜗杆为ZK1型,W—蜗杆减速器,U—蜗杆在蜗轮之下,S—蜗杆在蜗轮之侧,O—蜗杆在蜗轮之上。

2.标记
   (二)型式及主要尺寸
   1.KWU型减速器
   KWU型减速器的装配型式与主要尺寸见图4.1、图4.2和表4.1、表4.2
   2.KWS型减速器
   KWS型减速器的装配型式与主要尺寸见图4.3、图4.4和表4.3、表4.4
   3.KWO型减速器
   KWO型减速器的装配型式与主要尺寸见图4.5、图4.6和表4.5、表4.6
   (三)基本参数
   1.中心距
   KW型蜗杆减速器中心距及代号见表4.7
   2.公称传动比
   KW型蜗杆减速器的公称传动比及代号见表4.8。实际传动比与公称传动比的相对误差应不大于6.6%,蜗杆传动副实际传动比见表4.9
   3.蜗杆副
